GCK系列低压抽屉式配电柜

[关闭该页][设为首页][添加收藏][发送朋友][打印][ ]

概述:

       GCK系列低压抽屉式配电柜,适用于交流50Hz,额定工作电压380V-660V的低压配电系统中,作为受电、馈电、母联、照明、电动机控制及功率补偿之用,他包含动力中心(PC)和电动机控制中心(MCC)之功能,满足工矿企业、高层建筑、机场、医院等供配电及动力控制之用。本款低压抽屉式配电柜结构新颖、紧凑、布置合理、具有操作可靠、维护方便、运行稳定等良好性能。



使用环境条件

1、周围空气温度:上限+40℃,下限-10℃
2、海拔:≤2000m(若超过海拔2000m订货时应说明)。
3、周围相对湿度:日平均值≤95%,月平均值≤90%
4、周围空气:没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。
5、无经常性剧烈震动或常年腐蚀场所。



结构特点

        GCK框架采用压筋(模数E=25mm)组装而成,框架全部构件都经过镀锌处理,零部件的组装全部用自攻锁紧螺钉或高强度六角螺钉紧固,各个零部件的尺寸均实行模数化,从而保证了各零件的通用性、互换性、再按需要加上门、档板、隔板、抽屉、安装梁等零件,组装成品后有美观、牢固、质量好等优点。柜体分成母线室、功能单元室、电缆室三个相互隔离区间,可防止事故扩散和便于带电维修。


功能单元(抽屉单元)

1、抽屉层高的模数为200mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A

2、每台MCC柜最多能安装9个一单元抽屉或181/2单元的抽屉。

3、隔室的门板由主开关的操作机构与抽屉进行机械连锁,主开关在合闸位置时,抽屉不能抽出。

4、主开关的操作机构可用一把挂锁锁定在合闸或分闸位置,可安全地进行电器设备的维修。

5、功能单元背面具有主电路进出机构,具有三位置功能,操作简单可靠。

6、抽屉单元采用旋转式推进机构,具有三位置功能,操作简单可靠。

7、抽屉隔室中采用新型一次进行线罩,抽屉抽出后使之隔室内不会触及垂直母线

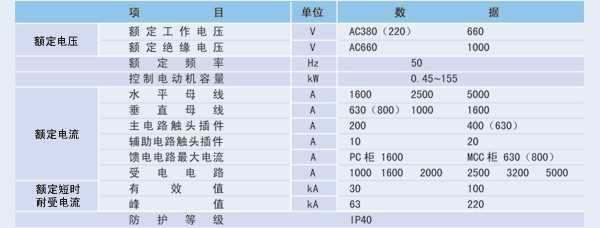

技术参数
