产品中心

智能滤波补偿单元

[关闭该页][设为首页][添加收藏][发送朋友][打印][ ]

概述

1、产品概述

    XTKJ-LC系列智能滤波补偿模块是以高速数字处理器为核心控制,具有大液晶屏幕显示,实时检测,准确无功补偿,谐波分析及保护等功能,是一款非常理想的无功补偿设备。产品以抑制高次谐波,提高电网功率因数,降低线路损耗,改善电能质量为基础。利用电子晶闸管或专用接触器作为模块的投切组件,根据电网的无功功率及功率因数自动进行投切智能滤波补偿模块,补偿容量一步到位 ,确保线路一直具有较高的功率因数,从而达到消除罚款,降低线损的目的。

  XTKJ-LC 系列智能补偿单元是一种经济型调谐滤波补偿设备,针对电网特性谐波进行有效抑制,可靠补偿。

    采用综合保护控制,操作简单,智能滤波补偿单元采用电脑模拟设计,针对用户实际情况进行分析计算,以达到最好的效果,发挥设备最大的潜能。

    XTKJ-LC 系列智能滤波补偿单元采用精确调谐原理,滤波补偿效果精确,寿命长,维护量小,保护措施齐全,自动化程度高,能在外部停电或故障时自动退出工作,送电后自动恢复运行,自投入市场后给广大用户带来了直接的经济效益和社会效益。

2、用途

   适用范围:冶金、石油、化工、铁路、城市电网、企业高层建筑、军工、海港、生活小区、乡镇企业、农村电网等需要抑制谐波补偿无功功率的电力用户,还适用于无人值守的配电室及箱式变电站的集中滤波补偿

3、使用效益

   1)抑制谐波提高受电功率因数,使之达到国家标准。

   2)最大限度的降低线路和变压器损耗,使配电变压器有效输出容量增加。

   3)优化用电质量,提高电网运行的安全可靠性。

   4)在冲击性和波动性负荷处,可减少电压波动及抑制电压闪变,提高电压稳定性。

   5)消除电网轻负荷时无功过剩和电压过高现象。

智能滤波补偿单元的组成

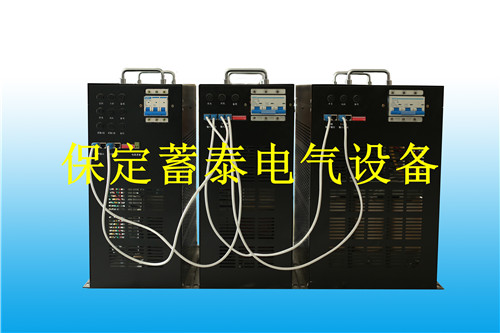

智能滤波补偿模块,主要是由滤波电容器、滤波电抗器、专用投切开关、超温保护系统、断路器、运行指示灯、带电指示灯、电源隔离变压器、智能滤波补偿控制器组成。

主要技术指标

    工作电压:  220v-1000v -15%-+20%

    工作频率:  50HZ (偏差 1HZ)

    控制器信号:负载谐波 ,无功功率和功率因数

    取样电流:  N/5A

    环境条件:  周围无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在。

    环境温度:  -25---+40

    海拔高度:  小于2000

    相对湿度:  小于90% +25度)

智能滤波补偿单元的功能

    1、智能滤波补偿单元(主控)

    2、独立的抗干扰设计,保证在各种恶劣的电磁环境中稳定运行。

    3、采用先进的智能逻辑控制技术,达到最佳的无功补偿效果。

    4、对多组不同容量的功率单元进行匹配投切,均衡投入之路,延长功率补偿单元的使用寿命。

    5、根据多组负载的运行方式,自动调整(共补+分补)补偿策略,使母线负载均衡的得到补偿,达到最佳补偿效果。

谐波抑制滤波功能

    串联调谐滤波电抗器针对高次谐波有效抑制,防止系统谐波震荡放大,如5次、7次、11次等谐波,提高电能质量。

显示功能

   1、显示系统电压、电流、无功功率、功率因数、有功功率、各次谐波等参数。

   2、幕标识提示将执行的投切动作。

   3、控制器显示滤波补偿各单元的运行状态和可投入运行的滤波补偿单元。

   4、在自动控制方式下,预先显示控制动作单元,后实际输出动作,提高运行安全性。

保护和故障诊断功能

    1、可通过断路器和电流互感器实现过流和短路保护。

    2、能抵抗严重的谐波干扰,不会出现控制电压误判造成的误动作。

    3、具有动态自检功能,控制器内部参数出错及非严重故障时均可报警并闭锁。

    4、过压和欠压保护功能,当系统电压过高或过低时自动切除电容器组并报警闭锁,故障消除时自动恢复运行。

    5、手动投切滤波补偿单元,可以通过控制器的手动投切功能进行手动投切电容器组。

    6滤波补偿精度,30KVAR自动精细穿插补偿负载无功,使补偿精度更高。

订货须知

    负荷电力设备及配电母线一次接线图。
    负荷电力设备系统状况,如额定电压、电流、容量、功率因数等。
    谐波含量,如电压谐波含有率、电流谐波含有率、电压波动情况等。
    交货日期
    其他要求

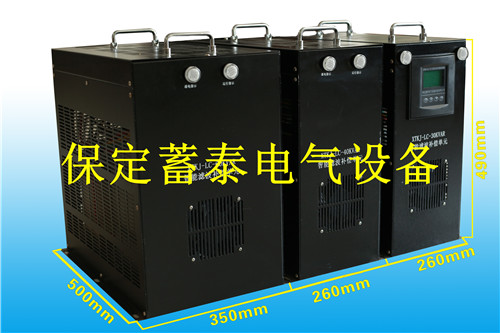

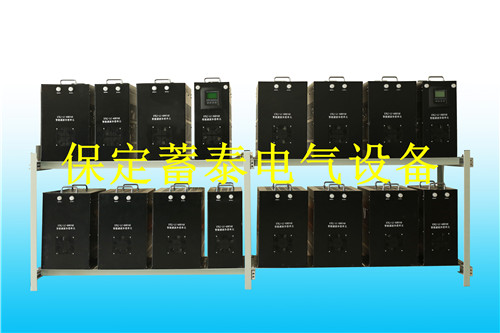

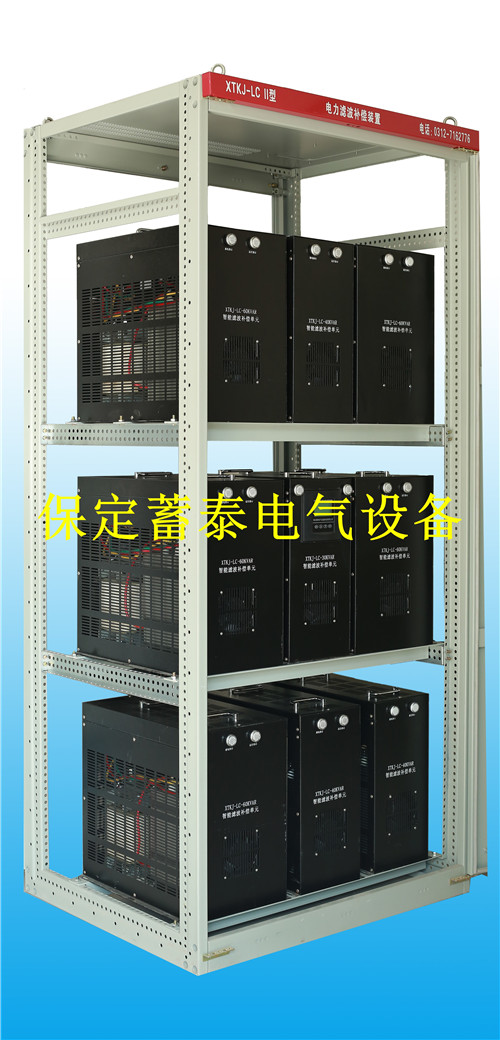

智能滤波补偿单元标准外形尺寸

名称

型号

外形尺寸(宽*深*高)

容量

主控单元

XTKJ-LC-30

260mm*500mm*490mm

30KVAR

功率单元

XTKJ-LC-40

260mm*500mm*490mm

40KVAR

功率单元

XTKJ-LC-60

350mm*500mm*490mm

60KVAR
